TERMOMETRI

TERMOMETRI

A. Konsep Temperatur dan Hukum ke Nol Termodinamika

1. Konsep Temperatur

Lakukan percobaan berikut. Masukkan sebongkah es (kira-kira sebesar kepalan tangan) dengan massa m kilogram (kg) ke dalam beker gelas dan letakkan pada kasa kaki tiga seperti gambar berikut :

Berapa derajat Celsius temperatur es mula-mula ? Misalkan - 4⁰C. Nyalakan bunsen bersamaan dengan mengaktifkan jam henti (stop watch). Amati baik-baik apa yang terjadi dalam proses pemanasan ini. Peristiwa apa yang mula-mula terjadi ? Peristiwa apa yang terjadi pada saat proses berlangsung ? Peristiwa apa yang terjadi pada akhir proses ? Gambarkan semua peristiwa yang terjadi dalam satu grafik !

Apakah grafik yang diperoleh dari percobaan sesuai dengan grafik berikut ?

Proses AB. Es dengan temperatur – 4⁰C dipanaskan. Dalam arti, api bunsen memberikan kalor (jumlah panas) kepada tabung yang berisi es yang mempunyai temperatur lebih rendah dari api bunsen. Pemanasan dilakukan pada tekanan tetap. Dengan kata lain, pemanasan dilaksanakan di bawah tekanan udara luar sebesar 1 atmosfer = 1,013 x 10⁵ pascal (Pa). Akibat pemanasan ini ialah temperatur es naik menjadi 0⁰C. Ini berarti, ada kalor (jumlah panas) yang digunakan untuk menaikkan rasa panas (rasa kepanasan atau temperatur) es di bawah tekanan udara luar sebesar 101,3 kPa.

Proses BC. Es dengan temperatur 0⁰C dipanaskan, sehingga semua es berubah menjadi air dengan temperatur 0⁰C. Ini berarti ada kalor (jumlah panas) yang digunakan untuk merubah tingkat wujud (fase) es (padat) menjadi air (cair) di bawah tekanan udara luar sebesar 101,3 kPa. Kenyataannya, pada proses perubahan fase temperatur zat tetap, yaitu 0⁰C. Jadi pada proses perubahan fase temperaturnya tetap.

Proses CD. Air dengan temperatur 0⁰C dipanaskan, sehingga temperaturnya naik sampai 100⁰C. Dalam proses ini ada kalor (jumlah panas) yang digunakan untuk menaikkan rasa kepanasan atau temperatur air.

Proses DE. Air dengan temperatur 100⁰C dipanaskan, sehingga air berubah fasenya menjadi uap air dengan temperatur 100⁰C. Dalam proses ini ada kalor (jumlah panas) yang digunakan untuk merubah wujud air (fase cair) menjadi uap air (fase gas) dengan temperatur yang tetap di bawah tekanan udara luar yang tetap, yaitu: 1 atmosfer. Proses perubahan fase ini berjalan cukup lama, dari proses mendidih sampai pada proses penguapan secara perlahan-lahan.

Penjelasan di atas memberikan beberapa hal yang perlu diperhatikan, antara lain:

1. rasa kepanasan (hot) suatu benda yang disebut temperatur.

2. jumlah panas yang menyebabkan perubahan rasa kepanasan yang disebut kalor atau bahang (heat).

3. boleh dinyatakan: (a) temperatur merupakan tingkat atau derajat panasnya suatu benda yang menentukan arah perpindahan kalor. (b) temperatur merupakan besaran yang dimiliki oleh dua benda atau lebih yang bersentuhan melalui dinding diatermis yang ada dalam keadaan setimbang termal. Pada contoh di atas dinding diatermis berwujud tabung yang terbuat dari gelas.

4. perubahan fase merupakan perubahan tingkat wujud zat, misalnya: tingkat wujud padat ke cair, tingkat wujud cair ke gas. Pada proses perubahan fase pada tekanan tetap, temperatur benda selalu tetap. Kalor yang diberikan atau kalor yang dilepaskan pada saat perubahan fase harganya juga tetap dan disebut sebagai kalor laten.

5. kalor yang diberikan pada proses kenaikan temperatur bergantung pada jenis benda dan sebanding dengan massa benda serta kenaikan temperatur benda. Jenis benda ditandai dengan besaran yang disebut kapasitas kalor benda. Kapasitas kalor didefinisikan sebagai perbandingan antara jumlah panas yang diberikan kepada suatu  benda dengan kenaikan temperatur benda. Definisi ini dapat diformulasikan secara matematis sebagai berikut :

c = C : m = dQ / m dT dengan satuan J kg^-1 K^-1

biasa ditulis sebagai berikut :

dQ= m c dT dengan satuan J

Perubahan fase pada contoh di atas dapat dijelaskan lebih lengkap dengan gambar berikut.

• Air (H₂ O) dalam fase padat bentuk dan volumenya tidak berubah. Air dalam fase padat disebut es. Jika es dinaikkan temperaturnya, es mulai mencair dan akhirnya es berubah menjadi air semuanya. Dalam perubahan fase dari fase padat ke fase cair temperatur zat tetap dan disebut sebagai titik lebur. Kalor yang terlibat dalam perubahan fase ini disebut kalor laten, dalam hal ini disebut kalor lebur. Sedangkan proses perubahan fase padat ke fase cair disebut mencair.
• Air (H₂ O) dalam fase cair disebut air. Air volumenya tetap tetapi bentuknya berubah-ubah sesuai dengan wadahnya. Jika air dinaikkan temperaturnya, maka air mulai mendidih dan berubah sifatnya menjadi uap air (H₂ O). Dalam perubahan fase dari fase cair ke fase gas temperatur zat tetap dan disebut sebagai titik uap. Kalor yang terlibat dalam perubahan fase ini disebut kalor laten, dalam hal ini disebut kalor penguapan. Sedangkan proses perubahan fase cair ke fase gas disebut menguap.
• Proses sebaliknya adalah perubahan fase gas ke fase cair dan dari fase cair ke fase padat. Perubahan dari fase gas ke fase cair zat melepaskan kalor dan temperaturnya turun. Dalam perubahan fase ini dikenal titik embun dan kalor yang terlibat di dalamnya disebut kalor pengembunan. Proses perubahan fase gas ke fase cair disebut mengembun.
• Sedangkan pada proses perubahan fase cair ke fase padat dikenal titik beku dan kalor yang terlibat di dalamnya disebut sebagai kalor pembekuan. Proses perubahan fase cair ke fase padat disebut membeku. Jika kondisi alam memungkinkan, maka fase gas dapat berubah langsung ke fase padat atau sebaliknya.
• Perubahan dari fase gas ke fase padat disebut menyublim. Dalam peristiwa menyublim dikenal titik sublimasi dan kalor yang terlibat di dalamnya disebut kalor sublimasi. Sedangkan perubahan dari fase padat ke fase gas disebut melenyap (ada orang yang menyebut menyublim). Dalam peristiwa melenyap dikenal titik lenyap (ada orang yang menyebut titik sublimasi) dan kalor yang terlibat di dalamnya disebut kalor pelenyapan (ada orang yang menyebut kalor sublimasi).

Dari uraian tersebut di atas dikenal temperatur tetap pada perubahan fase zat, yaitu:

1. titik embun = titik uap

2. titk lebur = titik beku dan

3. titik sublimasi = titik lenyap.

Dari uraian tersebut di atas juga dikenal istilah kalor laten, yaitu kalor yang diperlukan atau dilepaskan pada saat perubahan fase zat. Kalor laten tersebut adalah:

1. kalor pengembunan = kalor penguapan

2. kalor lebur = kalor beku dan

3. kalor sublimasi = kalor pelenyapan.

Konsep temperatur juga dapat difahami melalui ilustrasi berikut.

Gambar tersebut melukiskan adanya partikel udara dalam suatu wadah. Masing-masing partikel udara mempunyai massa = m dan kecepatan = v. Partikel udara bergerak kesana-kemari, bertumbukan dengan partikel lainnya dan bertumbukan pula dengan dinding wadahnya. Andaikan tumbukan yang terjadi lenting sempurna, maka kelajuan partikel udara adalah tetap, cuma arahnya yang berubah.

Partikel udara punya massa dan bergerak dengan kecepatan tertentu, maka partikel udara mempunyai momentum sebesar p = m v dan mempunyai energi kinetik sebesar E_k = ½ m v ². Andaikan jumlah total massa partikel udara dalam wadah adalah M dan kecepatan rata-ratanya adalah v_ave, maka energi kinetik total partikel udara dalam wadah adalah EK = ½ m v_ave ². Akibat gerakan partikel udara dalam wadah, maka udara mempunyai temperatur sebesar T. Harga tempertaur ini sebanding dengan energi kinetik total partikel udara dalam wadah, yaitu:

T = ⅔ EK / k = ⅓ M v_ave² / k

Dengan : k = konstante Boltzmann = 1,37 x 10 ^–16 erg / atom

K = 1,37 x 10 ^–16 erg / mole

K = 1,36 x 10 ^–25 L atm / mole

K = 1,38 x 10 ^–23 J / mole K.

2. Hukum ke Nol Termodinamika

Untuk mendalami hukum ke nol Termodinamika perlu diketahui pengertian sistem. Apakah sistem itu ? Apa yang menjadi objek penelitian atau penyelidikan termodinamika disebut sistem. Contoh sistem adalah: padatan, cairan, gas, batere, sepotong logam, dan mesin. Segala sesuatu di luar sistem disebut lingkungan sistem. Oleh sebab itu, sistem ditambah dengan lingkungan sistem disebut alam atau alam raya

SISTEM  +  LINGKUNGAN SISTEM = ALAM RAYA

Antara sistem dan lingkungan sistem terdapat dinding pemisah dan dapat terjadi interaksi kalor atau interaksi termal atau interaksi pengadaan usaha. Jika interaksi antara sistem dengan lingkungan sistem ini dicegah oleh dinding pemisah lainnya, sehingga tidak terjadi interaksi, maka sistem disebut sistem terisolasi.

Interaksi termal terjadi apabila dinding pemisah antara sistem dan lingkungan sistem bersifat diatermik, yaitu dinding yang dapat meneruskan kalor. Pada kontak diatermik, koordinat masing-masing sistem berubah, karena terganggu. Namun suatu keadaan sertimbang baru akan tercapai setelah kalor berpindah dari sistem yang panas ke sistem yang kurang panas. Dalam keadaan setimbang yang baru ini, kedua sistem memiliki temperatur yang sama.

Informasi ini dapat digambarkan sebagai berikut :

Pada kontak diatermik diperoleh hubungan matematis:

(X₁’ Y₁’) = (X₂’ Y₂’)

Pada kontak termal melalui dinding adiabatis, tidak terjadi perpindahan kalor dari sistem yang pertama ke sistem yang kedua atau sebaliknya, sehingga tidak terjadi perubahan apapun pada koordinat masing-masing sistem. Akibatnya tidak terjadi hubungan apapun antara (X₁’ Y₁’) dan (X₂’ Y₂’).

Pada dasarnya hukum ke nol termodinamika merupakan azas kesetimbangan termodinamik. Azas tersebut menyatakan, jika dua objek yang terpisah ada dalam keadaan setimbang termodinamik dengan objek yang ketiga dan mereka ada dalam keadaan setimbang, maka ketiga objek yang ada dalam kesetimbangan termodinamik mempunyai temperatur yang sama.

Dengan gambar, hukum ke nol termodinamika dapat dilukiskan seperti gambar :

Dengan kalimat lain hukum ke nol termodinamika dapat dinyatakan sebagai berikut. Apabila sistem A berada dalam keadaan setimbang termal dengan sistem B dan sistem A juga dalam keadaan setimbang termal dengan sistem C, maka sistem B juga berada dalam keadaan setimbang termal dengan sistem C.

Dari uraian tersebut di atas, apakah sebenarnya temperatur itu ? Apakah temperatur dapat dinyatakan sebagai berikut ?

B. Pengukuran Temperatur

Termometer adalah alat pengukur temperatur. Agar dapat dilakukan pengukuran secara kuantitatif termometer perlu dilengkapi dengan skala. Bagaimana caranya membubuhi skala pada termometer ? Apa pertimbangan fisisnya ?

Semua tipe dan jenis termometer didasarkan pada gejala alam yang berkaitan dengan perubahan sifat fisis suatu besaran karena adanya kalor yang masuk atau keluar dari besaran tersebut. Besaran fisis tertentu yang sifatnya dapat berubah karena temperaturnya berubah atau diubah disebut sebagai besaran termometri (Thermometric Property). Adapun contoh jenis termometer dan Thermometric Propertynya dilukiskan seperti tabel berikut.

Masing-masing jenis termometer memiliki keuntungan dan kekurangannya sendiri-sendiri. Masing-masing jenis termometer juga mempunyai daerah pengukuran dan batas ukur yang berbeda-beda. Hal ini disebabkan karena Thermometric Property yang digunakan juga berbeda.

Jika Thermometric Property dilambangkan sebagai X, maka X = X (T). Ini berarti Thermometric Property (X) sebagai fungsi temperatur (T). Demi kemudahan pembacaan skala pada termometer, X selalu dipilih sebagai fungsi linier dari T. Pilihan demikian menghasilkan skala termometer yang dipilih bersifat linier pula. Ini berarti

X = c T

dengan kata lain X / T pada setiap keadaan harus bernilai sama, dalam arti kenaikan satu skala pada termometer selalu sama. Inilah yang dimaksud dengan fungsi linier.

Dalam sistem satuan internasional telah disepakati, bahwa titik acuan untuk temperatur adalah temperatur tripel air. Temperatur tripel air adalah temperatur air murni yang berada dalam keadaan setimbang termal dengan es dan uap air jenuhnya. Temperatur ini berharga 273,16 K (Kelvin) dan dapat direalisasikan dengan menggunakan sel tripel.

Jika T = temperatur yang hendak diketahui, X = harga Thermometric Property pada temperatur yang hendak diukur, T₁ = temperatur acuan yang dipilih, dan X₁ = harga Thermometric Property pada temperatur acuan atau temperatur yang dipilih, maka dengan menggunakan temperatur titik tripel dapat diperoleh persamaan:

T = 273,16 (X / X₁) K

C. Syarat-Syarat Termometri

Untuk mengukur temperatur suatu benda dapat digunakan zat yang sifat fisisnya (thermometric property-nya) dapat berubah karena perubahan temperatur. Diharapkan perubahan sifat fisis ini semaksimal mungkin dapat menunjukkan perubahan-perubahan temperatur yang sekecil mungkin. Oleh sebab itu, dalam pengukuran temperatur (termometri) dengan menggunakan perubahan sifat fisis suatu zat diperlukan syarat-syarat termometri sebagai berikut.

1. Zat yang digunakan,

2. Sifat fisis zat (thermometric property), dan

3. Tingkatan kuantitatif yang menyatakan besar kecilnya temperatur.

Ketiga syarat termometri ini saling kait mengait sulit untuk dipisahkan. Sifat fisis tergantung pada zat yang digunakan, sedangkan batas-batas ukuran kuantitatif yang dapat dicapai termometer bergantung kepada zat dan sifat fisis zat yang digunakan. Oleh sebab itu, dalam pembuatan termometer harus diperhatikan ketiga syarat termometri tersebut. Adapun zat yang sering digunakan dalam pengukuran temperatur (termometri) antara lain:

1. zat padat, misalnya: platina dan alumel.

2. zat cair, misalnya: airraksa (raksa) dan alkohol

3. zat gas, misalnya: udara, zat air, dan zat lemas.

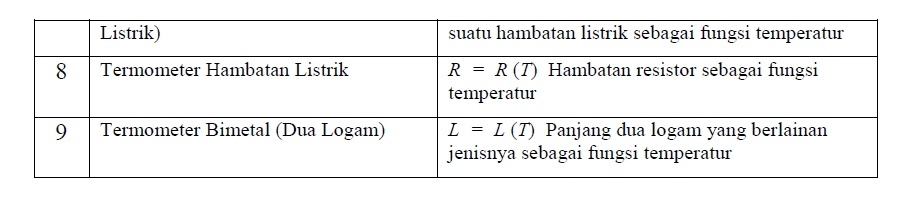

Sifat-sifat fisis zat yang sering digunakan dalam pengukuran temperatur (termometri) antara lain:

1. perubahan volume gas.

2. perubahan tekanan gas.

3. perubahan panjang kolom cairan.

4. perubahan harga hambatan listrik atau hambatan jenis.

5. perubahan gaya gerak listrik.

6. perubahan harga kuat arus listrik.

7. perubahan intensitas cahaya karena perubahan temperatur.

8. perubahan warna zat.

9. perubahan panjang dua logam yang berlainan jenisnya.

Tingkatan yang menyatakan besar kecilnya temperatur ditunjukkan oleh nilai atau harga temperatur. Penentuan harga ini harus dapat direproduksi, artinya, jika temperatur dari suatu keadaan sudah dinyatakan dalam suatu harga, misalnya 50⁰C, maka setiap kali kita memperoleh harga itu, keadaan sesungguhnya harus tepat sama dengan keadaan semula atau sebaliknya.

Dalam pengukuran temperatur ada korespondensi timbal balik antara keadaan temperatur dan angka atau harga temperatur itu serta keajegan penunjukkannya. Untuk ini diperlukan suatu patokan yang tetap. Dengan patokan harga yang tetap, pengertian tentang patokan itu sendiri, dan perkembangan ilmu yang mendasarinya, maka timbul bermacam-macam jenis termometer, timbul berbagai macam derajat temperatur, dan masalah-masalah lainnya yang berkaitan dengan pengukuran temperatur. Oleh sebab itu, akan dibahas tentang jenis-jenis termometer, derajat temperatur, dan skala temperatur.

sumber : Hamid, Ahmad Abu. 2007. DIKTAT PERKULIAHAN TERMODINAMIKA : KALOR DAN TERMODINAMIKA. YOGYAKARTA: FMIPA UNY.
